Что нового в AutoCAD 2019. Часть 3. Изменения в десктопной версии AutoCAD 2019

Добрый день!

Продолжаем рассматривать новинки, которые появились в новом AutoCAD 2019.


В первой части обзора мы рассмотрели особенности нового единого продукта AutoCAD - One AutoCAD. Во второй части - новинки, связанные с работой AutoCAD на разных платформах, включая веб-версию AutoCAD, мобильное приложение AutoCAD и десктопную версию.

В третьей, заключительной части, посмотрим на те новинки и изменения, которые появились непосредственно в самом десктопном AutoCAD 2019, том продукте, с которым мы живем рука об руку каждый день. Знаю, что эту часть ждали многие, но в этом году она выходит именно последней, поскольку изменения в AutoCAD 2019 не так существенны, как изменения в политике лицензирования и новых инструментах совместной и повсеместной работы. Кроме того, часть новинок уже были внедрены в AutoCAD 2018.1, о чем я уже писал в блоге в статье Что нового в AutoCAD 2018.1.

Часть 1. Единый продукт AutoCAD (Only One. AutoCAD)
Часть 2. Один AutoCAD на всех платформах
Часть 3. Изменения в десктопной версии AutoCAD 2019

AutoCAD 2019


Новый AutoCAD 2019. Порядковый номер версии R23 (проект "Pi")

Как видим, у версии новый сплэш-скрин. То самое "сердце раненого дельфина" стало более минималистичным и простым. Также цветастый оригами-логотип сменился сдержанным черным.


Иконка не поменялась.


Системные требования


Так как теперь разработчики не предполагают, что кто-то будет использовать ванильный AutoCAD, то и системные требования выдают только для AutoCAD с загруженными специальными инструментами (выражаясь простым языком - для "вертикальных" версий AutoCAD).

Естественно, требования выросли и очень заметно. Если кратко, то в два раза выросли требования к объему оперативной памяти и частоте процессора. Например, если для AutoCAD 2018 требовалось минимум 4 Гб памяти, то для AutoCAD 2019 уже 8 Гб, а рекомендовано вообще 16 Гб.

Системные требования для AutoCAD 2019 со специальными инструментами
Операционная система - Microsoft Windows 7 SP1 с обновлением KB4019990 (32-х и 64-х разрядные)
- Microsoft Windows 8.1 с обновлением KB2919355 (32-х и 64-х разрядные)
- Microsoft Windows 10 Anniversary Update (только 64-х разрядная) (версия 1607 или выше)
Процессор Минимум: 2,5–2,9 ГГц
Рекомендовано: 3 ГГц и выше
ОЗУ Минимум: 8 Гб
Рекомендовано: 16 Гб
Разрешение экрана Для обычных мониторов:
1920 x 1080 True Color
Для мониторов высокого разрешения 4К:
До 3840 x 2160 (поддерживается только для Windows 10 64-х и соответствующих видеокарт)
Видеокарта Минимум: 1 ГБ с пропускной способностью 29 ГБит/с, совместимая с DirectX 11
Рекомендовано: 4 Гб с пропускной способностью 106 ГБит/с, совместимая с DirectX 11
Место на диске 6 Гб
Браузер Google Chrome
.NET Framework .NET Framework версия 4.7

Обратите внимание, что для установки баз и библиотек "вертикальных" версий AutoCAD, таких как AutoCAD Electrical, AutoCAD Architecture и прочих требуется дополнительное дисковое пространство - минимум 12 Гб на каждую "вертикальную" версию. Кроме того, существуют и другие ограничения, например, AutoCAD Plant 3D работает только на 64-х разрядных операционных системах.

Версия DWG


Версия файлов DWG в AutoCAD 2019 не поменялась и осталась прежней - AutoCAD 2018, т.е. никаких проблем с совместимостью с предыдущей версией не будет.


Новые иконки


Все иконки перерисовали в соответствии с новыми веяниями в дизайне интерфейсов (так называемый "плоский дизайн"). На практике это вылилось в то, что раньше иконки были заполнены градиентными заливками, а теперь стали прозрачными.


Всего перерисовали более 5000 иконок, которые располагаются на ленте, статусной строке, панели быстрого доступа и в меню приложения. Размер иконок автоматически подстраивается под разрешение экрана и плотность пикселей.


На мой взгляд, иконки стали сильно попсовыми, а если переключиться в светлую цветовую схему, то вообще "вырви глаз"


Возможно, просто надо привыкнуть.

Информационная безопасность


В AutoCAD 2019 введена системная переменная SECUREREMOTEACCESS, которая управляет возможностью загрузки файлов из интернета и с удаленных серверов.

Если ее значение равно 0, то AutoCAD может загружать файлы из любого местоположения, в том числе из интернета или удаленного сервера, что может привести к заражению компьютера вирусами и вредоносным ПО. Если 1 - то AutoCAD загружает только локальные файлы.

ВАЖНО! Из-за постоянно возникающих угроз безопасности группа разработчиков AutoCAD настоятельно рекомендует устанавливать все обновления продуктов на основе AutoCAD по мере их выхода.

Параноики от безопасности ликуют!

Маркировка файлов из студенческой версии


Autodesk решил, что хватит халявы, и решил вернуть маркировку файлов, созданных в студенческой версии AutoCAD.

Теперь введя в командную строку системную переменную STUDENTDRAWING можно узнать, создан ли был файл в коммерческой версии (STUDENTDRAWING = 0), или в учебной (STUDENTDRAWING = 1)


Также при печати возвращается надпись "СОЗДАНО В СТУДЕНЧЕСКОЙ ВЕРСИИ ПРОДУКТА AUTODESK".

Однако, правила вывода подписи в версиях 2019 теперь совсем другие, о чем подробнее можно посмотреть в этом документе Reintroduction of education watermark for AutoCAD 2019 and AutoCAD 2019 vertical products.

Именованные виды и видовые экраны (ВЭ)


В новой версии AutoCAD работать с видами и видовыми экранами стало значительно легче с появлением команд "Выпадающий список видов", "Новый вид" и другими.

Подробнее об этом я писал в статье Что нового в AutoCAD 2018.1

Переопределение слоев внешних ссылок


Новые команды в AutoCAD 2019 помогают легко находить переопределения свойств слоев внешних ссылок и восстанавливать их исходные значения.

Подробнее об этом я писал в статье Что нового в AutoCAD 2018.1

Расширенная поддержка мониторов высокого разрешения (4К)


В обновленной версии AutoCAD 2019 улучшена поддержка мониторов высокого разрешения 4К и выше.

Подробнее об этом я писал в статье Что нового в AutoCAD 2018.1

Повышение производительности


В AutoCAD 2019 значительно увеличена производительность системы в целом, в 2D- и 3D-средах, а также при печати и выборе объектов.

Надо понимать, что производительность работы AutoCAD значительно зависит от характеристик аппаратного обеспечения компьютера, настроек системы и, естественно, размера и содержимого чертежа. Поэтому не стоит ожидать резкого роста производительности при выполнении ВСЕХ ваших задач, все это очень индивидуально.

Настройка производительности графической системы

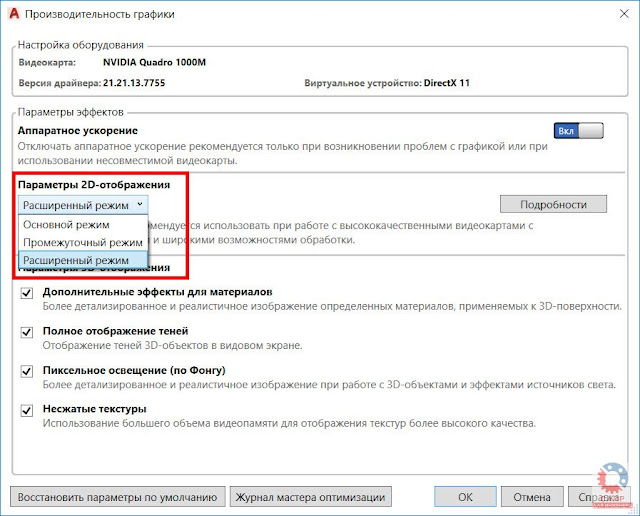

Для настройки графики в окне "Производительность графики" введены три предустановленных значения: Основной режим, "Промежуточный режим" и "Расширенный режим"


Выбор того или иного режима делает активным разные наборы возможных настроек графики.

Режимы и опции, как и раньше, можно включать только при использовании DirectX 11 совместимой видеокарты.

Производительность 2D-графики


Улучшена производительность операций, которые которые требуют перерисовки и восстановления 2D-графики, такие как изменение порядка прорисовки, масштабирование, панорамирование и изменение свойств слоя.

Далее привожу данные из официальной справки AutoCAD 2019. Например, типовые результаты тестирования производительности, полученные на одном из файлов, содержащих несколько вставленных по ссылке изображений. Время выполнения команд, изменяющих цвет, слой или тип линии объекта в чертеже, сокращено приблизительно с 4 до 0,6 с. Выполнение команды БСОХРАНИТЬ в этом же чертеже уменьшено приблизительно с 1,4 до 0,5 с. Выполнение команды РЕГЕН сокращено приблизительно с 0,7 до 0,1 с.

Производительность 3D-графики


Значительно увеличена скорость навигации в трехмерных моделях при использовании команд: трехмерная орбита, зумирование, панорамирование и установка текущего визуального стиля. При этом наибольший результат достигается при использовании визуальных стилей Каркас, Реалистичный и Тонированный на 64-х разрядных компьютерах под управлением с совместимой видеокартой.

По заявлениям разработчиков, FPS (Frames Per Second - Частота кадров в секунду) при просмотре 3D-моделей в AutoCAD 2019 выросла на 175% (в 2,75 раза) по сравнению с AutoCAD 2017 и на 37% (в 1,37 раза) по сравнению с AutoCAD 2018.

Повышение производительности при печати


Для чертежей с отсутствующими шрифтами SHX значительно улучшена производительность при выполнении команд печати и предварительного просмотра печати.

Сравнение файлов DWG


В новом AutoCAD 2019 появился инструмент сравнения версий файлов, который позволяет выявить разницу между двумя файлами DWG. Строго говоря, инструмент совсем не новый и появился он не на пустом месте, раньше он был встроен в AutoCAD Architecture.

Запустить команду можно либо из меню приложения, либо на ленте на вкладке, либо с помощью командной строки - СРАВНИТЬ  или _COMPARE

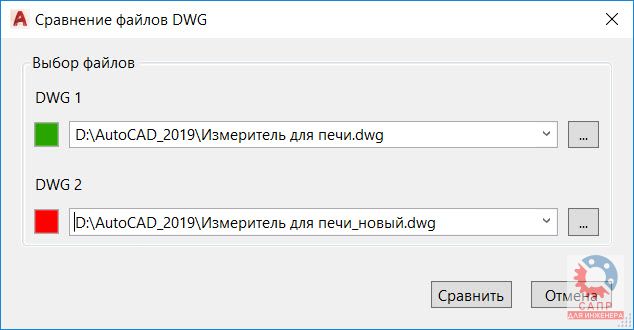

После запуска команды необходимо выбрать первый и второй файл для сравнения, однако, если текущий файл был сохранен, то он автоматически устанавливается в поле DWG 1


После выполнения команды создается третий файл с именем

Сравнить_ИМЯ_ФАЙЛА_1 vs ИМЯ_ФАЙЛА_2.dwg

В этом файле серым цветом отображается та часть чертежей, которая не была изменена, зеленым цветом отображаются изменения в первом файле, красным - во втором. Причем, изменения выделяются желтым пометочным облаком, а если на чертеже найдены несколько изменений в разным местах, то они объединяются в отдельные группы.


На контекстной вкладке ленты есть несколько настроек, которые позволяют:
  • Изменить порядок прорисовки сравниваемых файлов
  • Включить / отключить объекты сравнения с помощью символов лампочки
  • Изменить цвета различающихся объектов
  • Открыть оригиналы сравниваемых файлов
  • Просмотреть информацию о сравниваемых файлах, скопировать ее или вставить в чертеж в виде таблицы
  • Включить фильтр объектов сравнения: будут ли при выполнении операции учитываться изменения текста (включая атрибуты блоков и размерные тексты) и штриховок
  • Включить / отключить выделение изменений пометочным облаком
  • Выбрать форму пометочных облаков: Прямоугольный или Многоугольный
  • Настроить Предел. Чем правее сдвинут ползунок, тем с меньшей степенью отдельные изменения будут объединяться в группы, чем левее - тем больше получится крупных групп, объединяющих небольшие отдельные изменения
  • Переключаться между группами с помощью стрелок


Все приведенные выше настройки функции сравнения файлов DWG можно сделать и с помощью системных переменных, список их можно посмотреть в справке.

У команды сравнения есть некоторые ограничения, например, в процессе ее работы не обрабатываются следующие объекты:
  • координационные модели
  • подложки DGN
  • подложки DWF
  • объекты ГИС из чертежей, созданных в AutoCAD Map 3D
  • изображения
  • объекты OLE
  • подложки PDF
  • облака точек
Кроме того, сравнение работает только для данных, находящихся в пространстве модели.

В общем, команда хорошая, полезная. Некоторые пишут, что зря не ввели функциональность, которая позволяет слить изменения в одном итоговом файле, но я категорически против. Если кто-то хоть раз пробовал объединить данные из двух измененных чертежей или любых других файлов, даже простых текстовых, тот поймет, что это сущий ад и гораздо проще заново все переделать.

Общий доступ к видам


Доступ к именованным видам впервые появился в AutoCAD 2017, о чем я писал в статье Что нового в AutoCAD 2017 (Часть 3). Импорт PDF, публикация и 3D-печать.

В AutoCAD 2019 эта функциональность удалена и заменена на новую - Общий доступ к видам (в английском варианте звучит гораздо благозвучней и понятней - Shared Views)

Что такое общий доступ к видам? Эта функция позволяет поделиться вашими наработками с коллегами, при этом вы не передаете им файлы DWG, а лишь данные, полученные на его основе. Основная цель общего доступа к видм - заменить привычную схему работы с коллегами - формирование и пересылку по электронной почте файлов PDF или DWF.

Данные, которые с помощью этой команды формируются из файла DWG, размещаются в "облаке", для них создается ссылка, пройдя по которой пользователь прямо в браузере с помощью Autodesk Viewer может посмотреть ваш проект, прокомментировать, измерить, оставить пометки и отправить свои замечания вам обратно. Вы, в свою очередь, можете открыть эту обратную информацию прямо в AutoCAD.

Как это работает? В AutoCAD открываете чертеж и запускаете команду Общий доступ, в результате у вас откроется палитра Общие виды.

Нажатие кнопки Создать общий вид запустит окно, в котором нужно присвоить виду имя, указать какие пространства включать в общий вид (только к текущему пространству или к пространствам модели и всех листов), включать ли 3D-модели и свойства объектов.


После этого AutoCAD 2019 в фоновом режиме сформирует файл с расширением .COLLABORATION, загрузит его в "облако", сформирует для него ссылку и выдаст вам сообщение о готовности.

Перейдя по ссылке, вы откроете общий вид чертежа в Autodesk Viewer, где вы сможете его детально рассмотреть, измерить, обрисовать замечание и оставить комментарий


Все созданные общие виды в самом AutoCAD теперь отображаются на палитре Общий вид


Выбор какого-то общего вида позволяет загрузить все комментарии и замечания, которые оставили к нему пользователи в онлайн, посмотреть описание, ответить и прочее


Обратите внимание, что все созданные общие виды "живут" только 30 дней с момента последнего к ним обращения, после чего автоматически удаляются.

Так что же изменилось? В прежней функции "Доступ к именованным видам" в "облако" публиковался оригинальный файл DWG, в новой - только данные в формате COLLABORATION, сформированные локально на вашей машине. Это, во-первых, экономит трафик и ускоряет загрузку данных, во-вторых, позволяет не делиться оригинальными файлами DWG, в которых может содержаться коммерческая тайна.

Параноики от безопасности снова ликуют!

Интеграция с облачным хранилищем


Как я уже писал во второй части обзора, в новом AutoCAD 2019 появилась интеграция с "облачным" хранилищем A360.

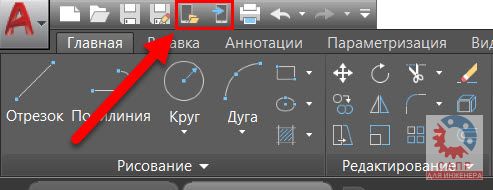

Прямо в среде AutoCAD вы можете загрузить файл в "облако" командой Сохранить в интернете и на мобильных устройствах и открыть файл командой Открыть в интернете и на мобильных устройствах


Обратите внимание, что эти команды доступны только в AutoCAD 2019 64-х.

Изменения в справочной системе


В справке AutoCAD 2019 добавлен новый раздел А вы пробовали... (Have You Tried в английском варианте), в котором находятся советы по использованию удобных инструментов, которые по разным причинам не так популярны среди пользователей


Перейти в раздел можно по ссылке.

В качестве заключения


Таким я увидел новый AutoCAD 2019.

Для меня в релизе 2019 самым знаковым, важным и интересным стало появление веб-версии AutoCAD. Я на нее возлагаю большие надежды и буду пристально следить за ее развитием.

На посошок предлагаю посмотреть официальный видеообзор нового AutoCAD 2019 на английском языке от Маркуса О’Брайена - главы продуктовой линейки AutoCAD, Autodesk (США)



Интервью с ним (перевод) я публиковал в прошлом году - Маркус О’Брайен: Я горжусь тем, что являюсь хранителем 35-летнего наследия AutoCAD

С обзорами более ранних версий AutoCAD вы можете познакомиться на странице блога.


С уважением, Андрей
