Продолжаем обзор новинок и изменений, появившихся в Autodesk Inventor 2019.
В первой части обзора мы рассмотрели общие изменения в программе, системные требования, интерфейс, настройки системы, а также посмотрели на улучшения в производительности Autodesk Inventor 2019.
Во второй части мы рассмотрим все изменения, касающиеся создания и редактирования эскизов, деталей и сборок, в том числе новинки в генераторе рам и модуле проектирования трубопроводов.
Что нового в Autodesk Inventor 2019. Часть 1 - производительность, настройки, интерфейс
Что нового в Autodesk Inventor 2019. Часть 2 - эскизы, детали, сборки
Что нового в Autodesk Inventor 2019. Часть 3 - правила iLogic, совместная работа
Эскизы
Начнем с изменений в эскизах. В этой версии есть изменения и в плоских, и в трехмерных эскизах.
Спираль с переменным шагом
В команде построения спирали появилась новая опция Переменная спираль
Для задания параметров шага и диаметра установите точки на оси спирали, задайте их смещение относительно начальной точки и введите диаметр спирали в этих точках
Размеры для сплайнов

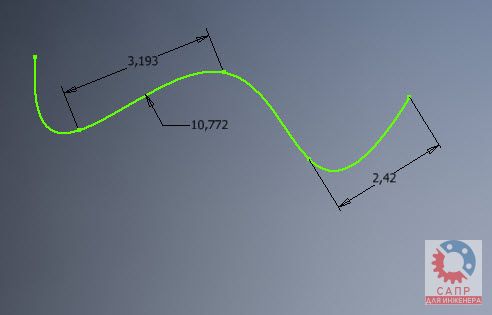

В Inventor 2019 впервые появилась возможность нанесения управляющих размеров на cплайны интерполяции, в прежних версиях геометрия сплайнов полностью зависела от сопряженных с ними элементов. Поддерживается нанесение линейных размеров между точками сплайна и размеры кривизны. Образмеривание работает как для 2D, так и для 3D-сплайнов.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgOPnLlYXeRbLzV91N_jwu7wJOSkyMnUtw_50tVsPbVjVficdFEpX0GDezBvDq8qaexRQsb9woLnCp0yxt2Py0Ge7HdHGOE55Sfh7wEwgHch86k_2h6jNlR4NfPLZyL_5f-dWLA_DKt7hpc/s1600/inventor_2019_spline.jpg)
При удалении размеров геометрия сплайна пересчитывается и восстанавливается его исходная форма.
Автопроецирование эскизов чертежей
Ключевое, на мой взгляд, изменение - теперь автопроецирование ребер работает и при работе с эскизами в чертежах.
В Inventor 2019 включенная опция Автопроецирование ребер при создании кривой в окне Параметры включает автопроецирование и в эскизах моделей, и в эскизах чертежей.
Вставка растровых изображений
В Inventor 2019 стало доступно отображение вставленных в эскизы изображений с альфа-каналом с исходными настройками и выбор цвета прозрачности (цвета маски).
Для установки цвета маски откройте свойства изображения и нажмите кнопку Задать цветовой ключ.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiWXaoW6qLa0JaPiyolBufZFoSE1huMXj_DB572YvedwVjqSXAMXbcWVYdObTJNnZRoK5z9o_kQF9nJ94Qn1bjXw9aXiLDvtIQ2KowfKBmIJWLdiDnGf3QeCeVkkWOoApSgq8Sf-_ndYHkZ/s1600/inventor_2019_image.jpg)
Также, если во вставленном изображении содержится альфа-канал, то в свойствах изображения можно включить его использование. В этом случае мы увидим в эскизе картинку, объединенную с фоном.
Детали
Переходим к изменениям в среде работы с деталями. Главная новинка, безусловно, полностью переработанная команда Отверстие.
Отверстие
В Inventor 2019 радикально изменена команда Отверстие.
Во-первых полностью переработан интерфейс команды - теперь все настройки отображаются в отдельном окне "Свойства", которое можно перетащить на отдельную вкладку браузера модели
Скажем честно - это передрали у SolidWorks.
Во-вторых, в команде введено понятие набора параметров. В наборах можно сохранить настройки конкретного типа отверстий и повторно использовать их в дальнейшем.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiKqUhvrgbwHBm1g5jhV9SQwX8fGX2SwR-aKAynzrwnQMBwtt6h0CKm2MpAWe4ePowccyoacbVM1y6dhSrV1qBWvjYdKU3CEaSbLooC_4vMHVCG-lB3NRScgUd-Z3msBd_0YvOjV38A5TpD/s1600/inventor_2019_otverstie_2.jpg)
В-третьих, можно добавлять несколько отверстий, не создавая эскиз заранее.
Боюсь, что интерфейс будущих версий Inventor будет двигаться именно в эту сторону. Плюсом этого является наделение команд неким интеллектом, минусом - новыми окнами, под копирку содранными из конкурентных решений (на мой взгляд, расположение настроек и опций команд на вкладке браузера модели - полная дичь).
Но само окно "Свойства" у команды Отверстие и все его элементы прорисованы просто идеально. Вы только оцените выверенный дизайн, отличный подбор цветов - окно идеально, его просто не хочется закрывать!
Но само окно "Свойства" у команды Отверстие и все его элементы прорисованы просто идеально. Вы только оцените выверенный дизайн, отличный подбор цветов - окно идеально, его просто не хочется закрывать!
Вогнутые сопряжения
В команде создания сопряжений добавлена новая опция Инвертированное сопряжение, которая позволяет создать на модели вогнутое сопряжение
Прямое редактирование

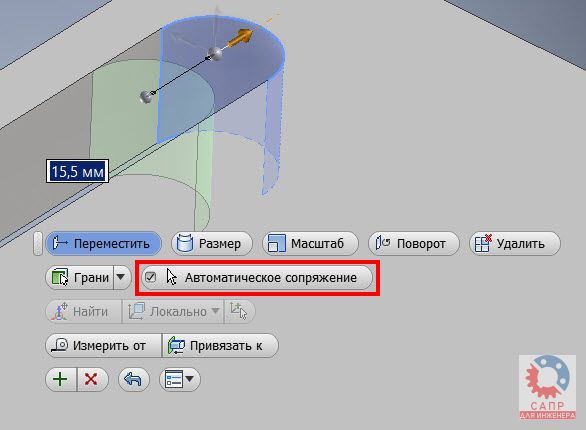

В команде прямого редактирования добавлена новая опция Автоматическое сопряжение. Если ее активировать, то при перемещении или переносе грани автоматически будут смещаться соседние тангенциальные грани и создаваться новые сопряжения (там, где это необходимо).
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjgvhyphenhyphenKslw1CswDbYH7yIQNa_DsBBi7FqO0dFeiXwpHikyVtEhy34KQNxCGs4u3Cid-0Jh4dkwIDFgVxWtuXKsE2hIgf8JHqkrUXZHx4apHUsaT5yie3EL94s4LW8-u6hmvFYCI9axwz-KM/s1600/inventor_2019_pryamoe_redaktirovanie.jpg)
При отключенной опции грань перемещается или поворачивается отдельно.
Отображение параметров толщины в браузере модели
Как мы знаем, в Autodesk Inventor можно включить отображение в браузере параметров элементов модели, для чего в настройках программы на вкладке "Детали" необходимо включить опцию "Отобразить подробную информацию после имени узла элемента в обозревателе".
В Inventor 2019 добавлено отображение глубины и метода для элементов Толщина
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEio2-kyE-KXcs96dUlr3ANkIXzt7nUm14P1_wbeIICOnIoqNle1TRZ9cgt4IdToXXwWGTX9s2BsqCHWkmjC-IGlkIt3Q7bO1-i-Yu9hNHW3RVy927CqAJsJ899q9sK5hQJ51_r57dLvOLT1/s1600/inventor_2019_tolshina.jpg)
Трехмерные аннотации (MBD - Model Based Definition)

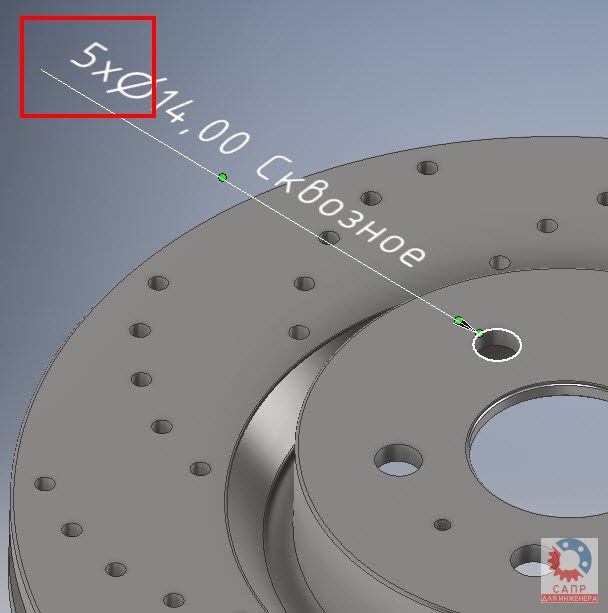

Теперь при простановке размера отверстия из состава массива можно указать количество отверстий в массиве.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg0tO4rE1nqa1wwEbvVAAoKsKobq_AhXb-ejG8Bx193i6IimbUIlRM7BzZoRDy4x7gGPFyDCWGbY94LMcSNrFE7yxtighHZRPZJ_DCwaQw5J98k178L_SqxeWN22KfS7NEm5NGKamvOY-lw/s1600/inventor_2019_MBD.jpg)
С помощью консультанта по допускам теперь можно окрашивать грани разными цветами в зависимости от степени их определения: зеленые грани полностью определены, желтые - частично, белые - не определены.
Для отображения цветов нажмите кнопку Выделение состояния грани цветом в окне консультанта по допускам.
Листовой металл
В среде работы с деталями из листового металла также два изменения.
Теперь можно строить грань от средней плоскости, что очень удобно
При построении фланца теперь можно выбрать новый тип послабления для углов - Просечка для лазерной сварки. Ее особенность в том, что она заканчивается касательной дугой, что крайне важно для вырезки заготовки с помощью лазера или гидрореза.
Сборки
Перейдем к изменениям Autodesk Inventor 2019 в сборках.
Сборочные зависимости
Несколько изменений в сборочных зависимостях.

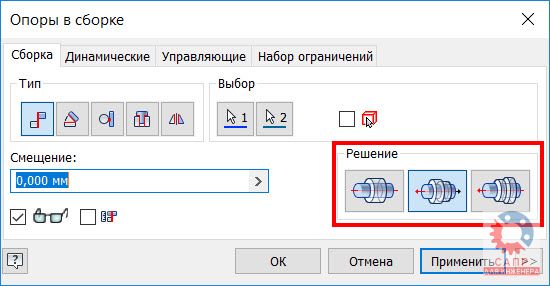

При наложении зависимости на две оси (например, болт и гайка), теперь доступны три варианта построения: Ненаправленно (направления первого выбранного компонента изменяется на обратное), Встречно (направления первого выбранного компонента сохраняется) и С выравниванием (создается ненаправленная осевая зависимость на ближайшей оси).
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjykscAvCLvBjIZa2WEKR7Gj6ofstgfLUEFvV7qEA99z0FOOZz-19jOnPPabgkdqPn8hNzkZnsvbPAD7wfQa52j-RtzPEjnXE3WN3O6ZGp7jNp4TfBy170UMhVeZFFDzkVeDhGku0CKx5tB/s1600/inventor_2019_zavisimosti.jpg)
Для зависимости типа Вставка появилась опция Фиксировать вращение, которая позволяет зафиксировать вращение деталей относительно друг друга.
При создании и редактировании угловой зависимости теперь настройки направленного и ненаправленного углов сохраняются (в прежних версиях направления направленного и ненаправленного углов менялись на противоположные при изменении положения связанного компонента).
Режим "Экспресс"
Для режима "Экспресс" для больших сборок в Inventor 2019 два изменения.
В режиме "Экспресс" теперь доступна возможность решить файлы при открытии сборки.
В прежних версиях при переключении из полного режима в "Экспресс" в браузере модели для части операций иконки заменялись на стандартное отображение в виде значка детали (желтый куб). Теперь для поверхностей, мультидеталей, детали из листового металла, параметрических деталей и деталей из библиотеки компонентов значки сохраняются в их исходном виде.
Генератор рам
В генераторе рам в Inventor 2019 добавлена ключевая новинка, значительно упрощающая жизнь пользователям - теперь значения переменных CUTDETAIL1 и CUTDETAIL2 доступны как пользовательские параметры для деталей и отображаются в окне "Свойства Inventor"!
Что такое переменные CUTDETAIL1 и CUTDETAIL2? При подрезке или удлинении профиля с помощью команды «Обрезать/Удлинить» длины добавленных или отрезанных кусков записываются в переменные CUTDETAIL1 и CUTDETAIL2. Соответственно, имея доступ к этим переменным можно вычислить точное значение итоговой длины профиля и вставить его в спецификацию.
Строго говоря, переменные CUTDETAIL1 и CUTDETAIL2 существовали в генераторе рам всегда, но достучаться до них было не так просто, например, требовалось создание правила iLogic.
Кроме того в Autodesk Inventor 2019 устранена одна очень давняя ошибка - теперь параметр G_L генератора рам передает значения длины корректно!
Трубы и трубопроводы

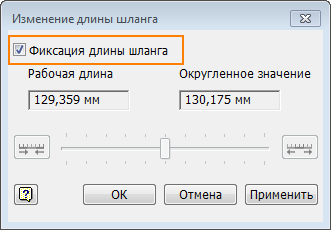

Небольшое изменение в среде проектирования трубопроводов: теперь в свойствах гибкого шланга можно включить опцию Фиксация длины шланга. В этом случае при попытке перемещения самого шланга или связанных с ним объектов длина шланга изменяться не будет.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi5ZInBzAoTDkGX6YtKYWLvLuUnfplhyphenhyphenRaqIAmejowyFv7vTqJ95v7wXfGphtTJZ6O2CiBy7SbFV3wojTLXjxh9ZUa1Wpd3ahKz22uO-CiGGvhDVtK8ka9g2Oa_OytULpbCCgnHvhVvyRch/s1600/GUID-5B366988-2C82-430D-A6AD-2BEC34C74B64.png)
Во третьей, части обзора "Что нового в Autodesk Inventor 2019" мы рассмотрим изменения в правилах iLogic, а также посмотрим на инструменты для совместной работы. Следите за обновлениями!
