Вопрос от читателя:
Добрый день!Отвечаю. Скопировать стили мультилиний из одного файла DWG в другой можно очень легко, причем несколькими способами.
еще вопрос. Насоздавал кучу стилей мультилиний, а оказалось, что они не видны в другом файле. в гугле пока ничего не нашел. Спасибо.
С уважением,
Дмитриев Павел Викторович
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhhwRfHAi9u9KwvkWe2bSH8aaC8G2djvLQM9gLnKUAUGgsZM_6T4EsZEQukcLTWPffxpPJxGF63KRStOGvziUwRf-UsuS0-wLIPqJzzZ_N_Nx_Ltve7kI3pUhYBYUId7YNqD4WzpWSA3Us/s1600/00.png)
В AutoCAD работа со стилями мультилиний организована также, как с типами линий и образцами штриховок, а не как со стилями объектов аннотаций (тексты, размеры, мультивыноски и пр.). Это значит, что описание стилей мультилиний хранится в отдельном внешнем файле, именно поэтому через Design Center невозможно увидеть стили мультилиний, находящиеся в файле DWG.
Самый простой способ скопировать стиль мультилинии - скопировать саму мультилинию, созданную по нужному стилю, из исходного файла DWG в новый.
Но, если вы хотите использовать созданные стили МЛИНИЙ постоянно и многократно в разных чертежах, то единственно правильным способом копирования стилей будет создание файла с описанием стилей мультилиний.
1. В исходном файле создаем несколько стилей мультилиний
Делаем это с помощью диспетчера стилей мультилиний - команда МЛСТИЛЬ (_MLSTYLE)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi5iKHt0CWGxyQ-l5RUj0F8C8XMQ-8PqfgUDHXgW_1FkGutI6-8wCdCOwq84Xw4gxtft2VMPgnxn20PfL5KMAn9LB6QL1BqaP4Znzf77qYtgSSdaqWn_TGNhaKsOWcqjYKMnjQR3qxogMs/s1600/01.png)
2. Сохраняем стили во внешний файл
Стили мультилиний сохраняются в файл с расширением MLN
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhEIcTqTlI_ppg0pmSXoLVDfvrbm9-tDJo70KpS97vG12QgNtaYkzKDqzrf1pzc1lexo4eThnRJA8od2wTA1OyWyZMTEcNsW4hTk__uBamACpoL5fRt9lIlH6LVgcUS1Tcrps4V6buWFgw/s1600/02.png)
По умолчанию AutoCAD предложит сохранить стили в файл acad.mln, но вы можете создать собственный файл и задать ему любое расположение, в том числе в сетевом хранилище.
Важно! Каждый стиль мультилинии нужно сохранять отдельно, т.е. нельзя выбрать сразу все доступные стили и сохранить их за одну операцию. Кроме того, не нужно для каждого стиля мультилиний создавать новый файл MLN, при сохранении очередного стиля указывайте существующий файл, система допишет в него новый стиль.
Файл MLN - это обычный текстовый файл с описанием стилей. Синтаксис файла очень простой, его вполне можно редактировать в текстовом виде при желании.
3. Загружаем стили мультилиний в новый файл
В диспетчере стилей мультилиний нажимаем кнопку Загрузить и выбираем файл MLN
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEirNSYV5oPh69F99afId0ZkSWf0H6DKPMyHrhQ3eAEwAP_fvN9SUJAcLO05BanDW2V9M8p-9nWM_3tQMrDem1TwEm4_DtOO5UPjYBV2v6IzCARt6y_69RDpO7S_nowQqeQzKTCvHHIitBI/s1600/03.png)

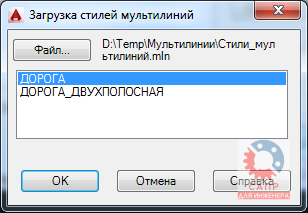

Выбираем необходимый стиль в появившемся окне
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEin-YWGtHogK-CbOJwFEZ1QOrGNaWdL3dG-rsgeeaP3E-hGKB41tNAfVwMMD6R7xi6teVEmu7cwW_0_UENoLidTzUtMwQkyJ7Zh0DdcywD0gpJFpcvpIr-A-rQIGKCoSwTa-Cfl7nyysuE/s1600/04.png)
Как и в случае с сохранением, за одну операцию можно загрузить только один стиль мультилинии.
Готово!
С остальными приемами работы в AutoCAD вы можете познакомиться на странице блога.
С уважением, Андрей
