Проблемы с резьбой в Autodesk Inventor

Добрый день!

Пришел вопрос от Татьяны Панковой
не сталкивались с проблемой установки отверстия с резьбой в инвенторе 2017?

Конечно сталкивался и не раз. Вопрос задают достаточно часто, отвечаю всем и сразу.

Дело в том, что все параметры резьб, которые Autodesk Inventor использует при формировании отверстий с резьбой, гаек, болтов и пр. хранятся в таблице Excel.

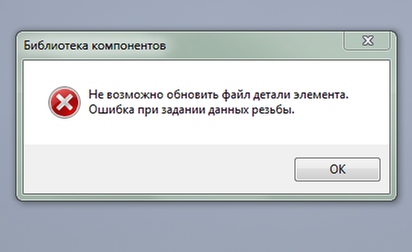

Соответственно, если возникла какая-то проблема в файле таблицы, она недоступна для записи, в ней появились ошибки, у вас на машине не установлен MS Excel или он неподходящей версии, то проблемы при работе с резьбой в Autodesk Inventor неизбежны.

Файл с таблицей параметров резьб называется thread.xls и находится в папке:
  • Для Windows XP -  C:\Program Files\Autodesk\Inventor \Design Data
  • Для Windows Vista, Windows 7, Windows 8 и Windows 10 - C:\Users\Public\Documents\Autodesk\Inventor \Design Data
Проверьте этот файл на ошибки, доступность для чтения и записи и пр. В 99,9% случаев все дело в нем.

Восстановить файл можно с дистрибутива, просто скопировав и перезаписав файл thread.xls.

Если дистрибутива нет, то файл thread.xls для Autodesk Inventor 2017 можно скачать отсюда

С остальными приемами работы в Autodesk Inventor можно познакомиться на этой странице блога.

С уважением, Андрей.
Если вы получили ответ на свой вопрос и хотите поддержать проект материально - внизу страницы для этого есть специальная форма.

6 комментариев:

  1. Добил проблему с резьбой и резьбовыми компонентами библиотеки. Autodesk Inventor 2017, резьба заработала после переустановки Microsoft Office 2016 64 на 32 рязрядную с русским и английским языком.

    ОтветитьУдалить
    Ответы
    1. А операционная система какая?

      Удалить
    2. Windows 8.1 (64 bit), инвентор ведь 64 только

      Удалить
  2. Уважаемый Андрей! С интересом слежу за Вашим творчеством и постоянно учусь у Вас навыкам работы с САПР вообще и с AI в частности. Благодаря таким профессионалам и энтузиастам и у меня стало нечто получаться (https://www.youtube.com/channel/UCwnOEKQaSqFXqNr49vARSPA/videos?shelf_id=0&view=0&sort=dd и https://www.youtube.com/channel/UC44gGyAzYLXGdB8FD6Rng6g/videos?shelf_id=0&sort=dd&view=0)
    Спасибо за Ваши советы и успехов!

    профессор Рязанского высшего воздушно-десантного командного училища Кравченко Андрей Михайлович

    ОтветитьУдалить
    Ответы
    1. Добрый день! Спасибо за отзыв. Успехов в обучении и работе!

      Удалить
  3. 1. Закройте инвентор
    2. заидите в regedit
    3. зайдите в HKEY_CURRENT_USER\Software\Autodesk\Inventor\RegistryVersion XX.0\System\Preference\Part\UseExcelToReadthreadFile.
    вместо нуля занесите единицу

    ОтветитьУдалить
