Вечный огонь в Autodesk Inventor

Сегодня после возложения цветов к Вечному огню решил смоделировать постамент для этого самого огня в Inventor. Вот что получилось

Постамент для Вечного огня
Как строил?

1. Сначала, естественно, эскиз, задающий луч звезды

Эскиз луча звезды
2. Потом делаем уклон поверхностей на 35 градусов относительно нижней плоскости

Уклон граней

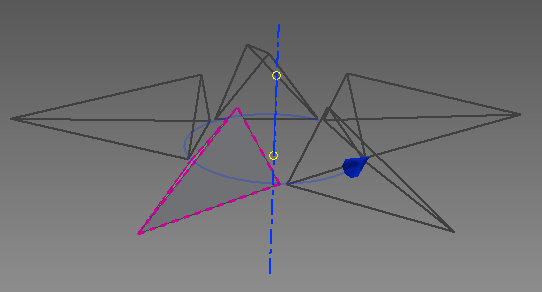

3. Далее круговой массив из 5 объектов

Круговой массив объектов
4. Делаем основу и отверстие для трубы


5. Получаем модель основания для вечного огня


6. По аналогии моделируем верхнюю крышку


7. Красим поверхности в Inventor Studio

Наложение материала в Inventor Studio
8. Собираем нашу модель из основания и крышки

Модель основания Вечного огня
9. И запускаем Render в Inventor Studio

Изображение в Inventor Studio

Поздравляю всех с Днем Великой Победы! Спасибо Защитникам!
